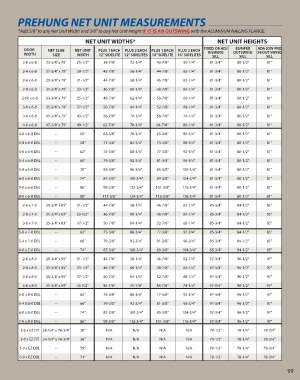

PREHUNG NET UNIT MEASUREMENTS

*Add 5/8” to any Net Unit Width and 3/8” to any Net Unit Height IF IT IS AN OUTSWING with the ALUMINUM NAILING FLANGE.

NET UNIT WIDTHS* NET UNIT HEIGHTS
DOOR NET SLAB NET UNIT PLUS 1 EACH PLUS 2 EACH PLUS 1 EACH PLUS 2 EACH FIXED OR ADJ BUMPER ADA LOW-PRO
WIDTH SIZE WIDTH 12” SIDELITE 12” SIDELITES 14” SIDELITE 14” SIDELITES INSWING OUTSWING IN/OUT SWING
SILL
SILL
SILL
2-0 x 6-8 23-3/4” x 79” 25-1/2” 38-7/8” 52-1/4” 40-7/8” 56-1/4” 81-3/4” 80-1/2” 81”
2-4 x 6-8 27-3/4” x 79” 29-1/2” 42-7/8” 56-1/4” 44-7/8” 60-1/4” 81-3/4” 80-1/2” 81”
2-6 x 6-8 29-3/4” x 79” 31-1/2” 44-7/8” 58-1/4” 46-7/8” 62-1/4” 81-3/4” 80-1/2” 81”
2-8 x 6-8 31-3/4” x 79” 33-1/2” 46-7/8” 60-1/4” 48-7/8” 64-1/4” 81-3/4” 80-1/2” 81”
2-10 x 6-8 33-3/4” x 79” 35-1/2” 48-7/8” 62-1/4” 50-7/8” 66-1/4” 81-3/4” 80-1/2” 81”

3-0 x 6-8 35-3/4” x 79” 37-1/2” 50-7/8” 64-1/4” 52-7/8” 68-1/4” 81-3/4” 80-1/2” 81”
3-6 x 6-8 41-3/4” x 79” 43-1/2” 56-7/8” 70-1/4” 58-7/8” 74-1/4” 81-3/4” 80-1/2” 81”
4-0 x 6-8 47-3/4” x 79” 49-1/2” 62-7/8“ 76-1/4” 64-7/8“ 80-1/4” 81-3/4” 80-1/2” 81”
4-0 x 6-8 DBL -- 50“ 63-3/8” 76-3/4” 65-3/8” 80-3/4” 81-3/4” 80-1/2” 81”

4-8 x 6-8 DBL -- 58” 71-3/8” 84-3/4” 73-3/8” 88-3/4” 81-3/4” 80-1/2” 81”
5-0 x 6-8 DBL -- 62“ 75-3/8” 88-3/4” 77-3/8” 92-3/4” 81-3/4” 80-1/2” 81”
5-4 x 6-8 DBL -- 66“ 79-3/8” 92-3/4” 81-3/8” 96-3/4” 81-3/4” 80-1/2” 81”
5-8 x 6-8 DBL -- 70” 83-3/8” 96-3/4” 85-3/8” 100-3/4” 81-3/4” 80-1/2” 81”

6-0 x 6-8 DBL -- 74“ 87-3/8” 100-3/4” 89-3/8” 104-3/4” 81-3/4” 80-1/2” 81”
7-0 x 6-8 DBL -- 86” 99-3/8” 112-3/4” 101-3/8” 116-3/4” 81-3/4” 80-1/2” 81”
8-0 x 6-8 DBL -- 98“ 111-3/8” 124-3/4” 113-3/8” 128-3/4” 81-3/4” 80-1/2” 81“

2-6 x 7-0 29-3/4” x 83” 31-1/2” 44-7/8” 58-1/4” 46-7/8” 62-1/4” 85-3/4” 84-1/2” 85”
2-8 x 7-0 31-3/4” x 83” 33-1/2“ 46-7/8” 60-1/4” 48-7/8” 64-1/4” 85-3/4” 84-1/2” 85”
3-0 x 7-0 35-3/4” x 83” 37-1/2” 50-7/8” 64-1/4” 52-7/8” 68-1/4” 85-3/4” 84-1/2” 85”
5-0 x 7-0 DBL -- 62” 75-3/8” 88-3/4” 77-3/8” 92-3/4” 85-3/4” 84-1/2” 85”

5-4 x 7-0 DBL -- 66” 79-3/8” 92-3/4” 81-3/8” 96-3/4” 85-3/4” 84-1/2“ 85”
6-0 x 7-0 DBL -- 74” 87-3/8” 100-3/4” 89-3/8” 104-3/4” 85-3/4” 84-1/2” 85”
2-6 x 8-0 29-3/4” x 95” 31-1/2” 44-7/8” 58-1/4” 46-7/8” 62-1/4” 97-3/4” 96-1/2” 97”

2-8 x 8-0 31-3/4” x 95” 33-1/2” 46-7/8” 60-1/4” 48-7/8” 64-1/4” 97-3/4” 96-1/2” 97”
3-0 x 8-0 35-3/4” x 95” 37-1/2” 50-7/8” 64-1/4” 52-7/8” 68-1/4” 97-3/4” 96-1/2” 97”
3-6 x 8-0 41-3/4” x 95” 43-1/2“ 56-7/8“ 70-1/4“ 58-7/8“ 74-1/4“ 97-3/4“ 96-1/2” 97“
5-0 x 8-0 DBL -- 62” 75-3/8” 88-3/4” 77-3/8” 92-3/4” 97-3/4” 96-1/2” 97”

5-4 X 8-0 DBL -- 66” 79-3/8” 92-3/4” 81-3/8” 96-3/4” 97-3/4” 96-1/2” 97”
6-0 x 8-0 DBL -- 74” 87-3/8” 100-3/4” 89-3/8” 104-3/4” 97-3/4” 96-1/2” 97”
7-0 x 8-0 DBL -- 86” 99-3/8” 112-3/4” 101-3/8” 116-3/4” 97-3/4” 96-1/2” 97”

2-6 x EZ FIT 28-1/4” x 76-3/4” 30” N/A N/A N/A N/A 79-1/2” 78-1/4” 78-3/4”
3-0 x EZ FIT 34-1/4” x 76-3/4” 36” N/A N/A N/A N/A 79-1/2” 78-1/4” 78-3/4”
5-0 x EZ DBL -- 59” N/A N/A N/A N/A 79-1/2” 78-1/4” 78-3/4”
6-0 x EZ DBL -- 71” N/A N/A N/A N/A 79-1/2” 78-1/4” 78-3/4”
